السترة الواقية - الكأس - ASPRO-A - מעיל רוח - Trophy
نظام حماية نشط للدبابات و المركبات المدرعة


صناعة شركة رافائيل الاسرائيلية


مصمم لاعتراض و تدمير الصواريخ و القذائف الموجهه
حماية كاملة 360 درجة


يتألف النظام من :

رادار التحكم بالنار

Elta EL/M-2133 F/G band fire-control radar
4 هوائيات

قاذفات حبيبيات معدنية صغيرة


تقوم أجهزة الكمبيوتر بحساب الوقت والزاوية المثلى للاعتراض و تحييد الهدف

منطقة القتل صغيرة جدا حتى لايتعرض الأفراد خارج الدبابة للأذى


يستيطع تروفي اعتراض أكثر من هدف بوقت واحد

توجد نسخة خاصة لحماية الزوارق و نسخة للمركبات الخفيفة Trophy Light




أكثر من ألف نظام تم صنعه حتى الان



المدرعات الأميركية حصلت على نظام الحماية تروفي

2019 الفرقة الأميركية المدرعة الأولى


باشرت تركيبه على دبابات M1A2 SEPv2


التعديل الأخير:

لادئاني

مستشار المنتدى
إنضم
16/12/18
المشاركات
38,472
التفاعلات
100,048

نظام الحماية النشطة الاسرائلي Trophy


تم تطويره من قبل شركات RAFAEL بشكل رئيسي و مشاركة شركتي Elta و IAI .. لتأمين حماية لاطقم المدرعات الاسرائيلية ضد القذائف و الصواريخ المضادة للدروع .. خاصة بعد دروس حرب2006 (رغم انهم بدأوا تطويره قبل ذلك بسنوات) ..

اصبح جاهزاً في عام 2009 بعد سلسلة من الاختبارات الحيّة التي أجراها الجيش الاسرائيلي .. تضمنت الاختبارات تجارب على قذائف RPG و صواريخ مالوتكا و تاو و صواريخ ايرانية استولت عليها خلال حرب 2006 ..


نظام Trophy مصمم للعمل بشكل تلقائي ضد معظم أنواع القذائف و الصواريخ الموجهة المضادة للدبابات .. حيث يستطيع النظام اكتشاف أهدافه بشكل متزامن و متابعتها من اتجاهات مختلفة و تحييد الهدف الاخطر عندما يقترب من منصة النظام ..




مكونات النظام :
------------

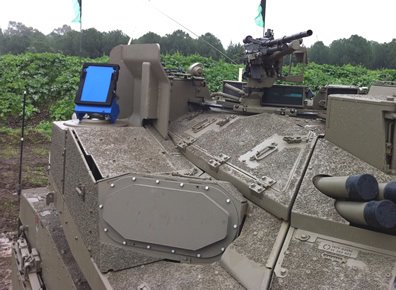

- رادار EL/M-2133 دوبلري بنمط AESA موزعة هوائياته على 4 نقاط في محيط المدرعة .. هذا الرادار مصمم لاكتشاف التهديد و تعقبه و تحديده و أخيراً تصنيف ماهية هذا التهديد آلياً ضمن قطاع محدد .. و يمكنه تعقب الهدف من مسافة 30 متر ..

- نظام رصد سمعي لاكتشاف الاهداف من مسافة بعيدة ..

نظام تحذير ليزري لتحذير الطاقم من اي اشعاع ليزر مسلط على المدرعة ..

بالاضافة لمنصات ذخائر النظام و عددها منصتين (منصة في كل جانب) ..




طريقة عمل نظام Trophy تكون وفق الآلية التالية :
--------------



عندما الرادار يكتشف التهديد القادم و يحدده .. ينتقل النظام لمرحلة التعقب و التتبع الآلي .. يتم بعدها تسليم موضع انطلاق التهديد إلى كمبيوتر نظام إدارة المعركة ليميز التهديد و يعرفه و يميز مساره طيرانه .. و يقرر اذا كان الهدف سيضرب العربة أم لا ..

اذا كانت حسابات النظام تؤكد أن الهدف القادم لا يشكل تهديداً على العربة فإن النظام لا يتخذ أي إجراء مضاد مع استمراره في متابعة الهدف ..

أما إذا كان التهديد يشكل خطراً على العربة فإن غطاء منصة قذائف نظام Trophy سوف يفتح و يستدير باتجاه الهدف لتنفيذ الاعتراض بذخائره المتشظية التي تنطلق نحو الهدف على مسافة 10 متر عن المدرعة .. هذه المنصة تستطيع الاستدارة بزاوية حتى 210 درجة (كل مدرعة مزودة بمنصتين) .. بعد الاعتراض مباشرة يتم بشكل تلقائي إعادة تذخير المنصة لتبقى جاهزة للاعتراض التالي .. و بنفس الوقت يزود طاقم الدبابة باتجاه التهديد و موضعه للتعامل معه بالنيران ..



نقاط الضعف في النظام
-------




لاحظ الاسرائيليين نقاط ضعف في النظام ومنها:

1- انه حتى بعد الاعتراض يبقى لرأس الصاروخ المضاد للدروع اثر تدميري على الدبابة .. قد يكون بضع ملمترات غير مؤثرة على بدن الدبابة .. و لكن لو كانت المدرعة التي يحميها هي عربة و ليس دبابة فانه سيكون مؤثر ..

2- نقطة الضعف الثانية هي ان منصة الذخيرة في النظام مسلحة بـ 3-5 وحدات فقط .. و هو عدد قليل لحمايتها ..

3- كما انه لا يستطيع التعامل مع الاهداف التي تتجاوز سرعة 340 م/ثانية .. و بالطبع غير قادر على حماية لمدرعات من قذائف الطاقة الحركية التي تعادل سرعتها 5 اضعاف سرعة الصوت و التي تطلق من الدبابات .. (يقوم الاسرائيليين بتطوير النظام لرفع قدرته في التصدي لهكذا قذائف عالية السرعة) ..



نسخ التروفي
--------



تم تصنيع عدة نسخ من نظام Trophy ..

1- و هي Trophy-HV القياسية للدبابات ..

2- و نسخة Trophy-MV الخفيفة للتركيب على المدرعات و الزوارق ..

3- Trophy LV للتركيب على الجيبات و العربات الخفيفة ..

4- كما طورت اسرائيل نظام حماية نشط اخر هو Iron Fist ...


المصدر : الموسوعة العسكرية السورية



anwaralsharrad

باحث عسكري
مستشار المنتدى
إنضم
12/12/18
المشاركات
2,509
التفاعلات
16,906
نقاط الضعف في النظام

3- كما انه لا يستطيع التعامل مع الاهداف التي تتجاوز سرعة 340 م/ثانية .. و بالطبع غير قادر على حماية لمدرعات من قذائف الطاقة الحركية التي تعادل سرعتها 5 اضعاف سرعة الصوت و التي تطلق من الدبابات .. (يقوم الاسرائيليين بتطوير النظام لرفع قدرته في التصدي لهكذا قذائف عالية السرعة) ..

هذه النقطة تم تجاوزها إستاذي والنظام قادر على التعامل مع المقذوفات التي يتجاوز سرعتها سرعة الصوت، لكن ليس لحد إعتراض مقذوفات الطاقة الحركية التي تسير بسرعة تتجاوز خمسة أضعاف سرعة الصوت !!!!


فـادي الـشـام

التحالف بيتنا
طاقم الإدارة
عضو مجلس الادارة
إنضم
16/1/19
المشاركات
18,089
التفاعلات
82,500


اتفق الجيش البريطاني مع الجيش الاسرائيلي
على تزويد دبابات الملكية البريطانية Challenger 3 بنظام الحماية النشط Trophy



جاء على الاعلان على الصفقة من شركة Rafael


يوفر Trophy APS حماية دقيقة ومثبتة في القتال ضد تهديدات الصواريخ والقذائف
ويحدد في نفس الوقت مصدر النيران المعادية للرد الفوري



Trophy
5400 اختبار ميداني ناجح



BIG BOSS V

التحالف يجمعنا
كتاب المنتدى
إنضم
1/4/19
المشاركات
8,810
التفاعلات
33,990
مشاهدة المرفق 80513

السترة الواقية - الكأس - ASPRO-A - מעיל רוח - Trophy
نظام حماية نشط للدبابات و المركبات المدرعة


صناعة شركة رافائيل الاسرائيلية


مصمم لاعتراض و تدمير الصواريخ و القذائف الموجهه
حماية كاملة 360 درجة


يتألف النظام من :

رادار التحكم بالنار

Elta EL/M-2133 F/G band fire-control radar
4 هوائيات

قاذفات حبيبيات معدنية صغيرة


تقوم أجهزة الكمبيوتر بحساب الوقت والزاوية المثلى للاعتراض و تحييد الهدف

منطقة القتل صغيرة جدا حتى لايتعرض الأفراد خارج الدبابة للأذى


يستيطع تروفي اعتراض أكثر من هدف بوقت واحد

توجد نسخة خاصة لحماية الزوارق و نسخة للمركبات الخفيفة Trophy Light




أكثر من ألف نظام تم صنعه حتى الان



المدرعات الأميركية حصلت على نظام الحماية تروفي


2019 الفرقة الأميركية المدرعة الأولى


باشرت تركيبه على دبابات M1A2 SEPv2


حسب علمي فأن فكرة نظام تروفي الخاص بعربات الهامفي هو أمريكي و يعمل بالليزر
الإسرائيليين سرقوا المبدئ


هذا الفيديو لمؤسسة DARPA يوضح المشروع الأصلي و الذي يسمى الستارة الحديدية Iron Curtain



anwaralsharrad

باحث عسكري
مستشار المنتدى
إنضم
12/12/18
المشاركات
2,509
التفاعلات
16,906
حسب علمي فأن فكرة نظام تروفي الخاص بعربات الهامفي هو أمريكي و يعمل بالليزر
الإسرائيليين سرقوا المبدئ

من ناحية تاريخية بحتة، جهود البحث في مجال أنظمة الحماية النشطة APS قديمة جداً إستاذي وتعود لأواخر الحرب العالمية الثانية، حين تقصى العلماء السوفييت في مصادر الطاقة القوية بقصد إيجاد وسيلة لتدمير أو حرف المقذوفات التي قد تهدد دباباتهم في ساحة المعركة. الوسائل الأكثر مثالية لإنجاز هذا الغرض كان باستخدام المتفجرات explosives، وأولى هذه الأفكار التقنية جرى اختباره بتاريخ 24 يونيو العام 1944 من قبل معهد البحث المركزي للمواد الهيكلية TsNII-48 (تأسس في العام 1936 وقاد منذ ذلك الحين أعمال البحث في علم المعادن وسبائك التدريع) وذلك بواسطة تأثير نفاث الشحنات التراكمية cumulative charges، وهو التوصيف الذي اختاره السوفييت لتعيين مبدأ عمل الشحنة المشكلة shaped charge. حيث اختبرت آلية التحفيز التلقائي لمجموعة من الشحنات التراكمية الموزعة على الحافة الأمامية لهيكل دبابة معركة بواسطة مصدر كهربائي وذلك أثناء عبور المقذوف المعادي لصفيحة معدنية رقيقة نسبياً موضوعة بشكل أفقي واكتمال الدائرة الكهربائية electric circuit.


BIG BOSS V

التحالف يجمعنا
كتاب المنتدى
إنضم
1/4/19
المشاركات
8,810
التفاعلات
33,990
من ناحية تاريخية بحتة، جهود البحث في مجال أنظمة الحماية النشطة APS قديمة جداً إستاذي وتعود لأواخر الحرب العالمية الثانية، حين تقصى العلماء السوفييت في مصادر الطاقة القوية بقصد إيجاد وسيلة لتدمير أو حرف المقذوفات التي قد تهدد دباباتهم في ساحة المعركة. الوسائل الأكثر مثالية لإنجاز هذا الغرض كان باستخدام المتفجرات explosives، وأولى هذه الأفكار التقنية جرى اختباره بتاريخ 24 يونيو العام 1944 من قبل معهد البحث المركزي للمواد الهيكلية TsNII-48 (تأسس في العام 1936 وقاد منذ ذلك الحين أعمال البحث في علم المعادن وسبائك التدريع) وذلك بواسطة تأثير نفاث الشحنات التراكمية cumulative charges، وهو التوصيف الذي اختاره السوفييت لتعيين مبدأ عمل الشحنة المشكلة shaped charge. حيث اختبرت آلية التحفيز التلقائي لمجموعة من الشحنات التراكمية الموزعة على الحافة الأمامية لهيكل دبابة معركة بواسطة مصدر كهربائي وذلك أثناء عبور المقذوف المعادي لصفيحة معدنية رقيقة نسبياً موضوعة بشكل أفقي واكتمال الدائرة الكهربائية electric circuit.

مشكور على هذه المعلومات أستاذي العزيز

قصدي من المشاركة تبيان أن فكرة مشروع الحماية بالليزر هو أمريكي و ليس إسرائيلي


شومان

جندي
إنضم
1/2/22
المشاركات
16
التفاعلات
53

نظام الحماية النشطة الاسرائلي Trophy


تم تطويره من قبل شركات RAFAEL بشكل رئيسي و مشاركة شركتي Elta و IAI .. لتأمين حماية لاطقم المدرعات الاسرائيلية ضد القذائف و الصواريخ المضادة للدروع .. خاصة بعد دروس حرب2006 (رغم انهم بدأوا تطويره قبل ذلك بسنوات) ..

اصبح جاهزاً في عام 2009 بعد سلسلة من الاختبارات الحيّة التي أجراها الجيش الاسرائيلي .. تضمنت الاختبارات تجارب على قذائف RPG و صواريخ مالوتكا و تاو و صواريخ ايرانية استولت عليها خلال حرب 2006 ..


نظام Trophy مصمم للعمل بشكل تلقائي ضد معظم أنواع القذائف و الصواريخ الموجهة المضادة للدبابات .. حيث يستطيع النظام اكتشاف أهدافه بشكل متزامن و متابعتها من اتجاهات مختلفة و تحييد الهدف الاخطر عندما يقترب من منصة النظام ..




مكونات النظام :
------------



- رادار EL/M-2133 دوبلري بنمط AESA موزعة هوائياته على 4 نقاط في محيط المدرعة .. هذا الرادار مصمم لاكتشاف التهديد و تعقبه و تحديده و أخيراً تصنيف ماهية هذا التهديد آلياً ضمن قطاع محدد .. و يمكنه تعقب الهدف من مسافة 30 متر ..

- نظام رصد سمعي لاكتشاف الاهداف من مسافة بعيدة ..

نظام تحذير ليزري لتحذير الطاقم من اي اشعاع ليزر مسلط على المدرعة ..

بالاضافة لمنصات ذخائر النظام و عددها منصتين (منصة في كل جانب) ..





طريقة عمل نظام Trophy تكون وفق الآلية التالية :
--------------



عندما الرادار يكتشف التهديد القادم و يحدده .. ينتقل النظام لمرحلة التعقب و التتبع الآلي .. يتم بعدها تسليم موضع انطلاق التهديد إلى كمبيوتر نظام إدارة المعركة ليميز التهديد و يعرفه و يميز مساره طيرانه .. و يقرر اذا كان الهدف سيضرب العربة أم لا ..

اذا كانت حسابات النظام تؤكد أن الهدف القادم لا يشكل تهديداً على العربة فإن النظام لا يتخذ أي إجراء مضاد مع استمراره في متابعة الهدف ..

أما إذا كان التهديد يشكل خطراً على العربة فإن غطاء منصة قذائف نظام Trophy سوف يفتح و يستدير باتجاه الهدف لتنفيذ الاعتراض بذخائره المتشظية التي تنطلق نحو الهدف على مسافة 10 متر عن المدرعة .. هذه المنصة تستطيع الاستدارة بزاوية حتى 210 درجة (كل مدرعة مزودة بمنصتين) .. بعد الاعتراض مباشرة يتم بشكل تلقائي إعادة تذخير المنصة لتبقى جاهزة للاعتراض التالي .. و بنفس الوقت يزود طاقم الدبابة باتجاه التهديد و موضعه للتعامل معه بالنيران ..




نقاط الضعف في النظام
-------




لاحظ الاسرائيليين نقاط ضعف في النظام ومنها:

1- انه حتى بعد الاعتراض يبقى لرأس الصاروخ المضاد للدروع اثر تدميري على الدبابة .. قد يكون بضع ملمترات غير مؤثرة على بدن الدبابة .. و لكن لو كانت المدرعة التي يحميها هي عربة و ليس دبابة فانه سيكون مؤثر ..

2- نقطة الضعف الثانية هي ان منصة الذخيرة في النظام مسلحة بـ 3-5 وحدات فقط .. و هو عدد قليل لحمايتها ..

3- كما انه لا يستطيع التعامل مع الاهداف التي تتجاوز سرعة 340 م/ثانية .. و بالطبع غير قادر على حماية لمدرعات من قذائف الطاقة الحركية التي تعادل سرعتها 5 اضعاف سرعة الصوت و التي تطلق من الدبابات .. (يقوم الاسرائيليين بتطوير النظام لرفع قدرته في التصدي لهكذا قذائف عالية السرعة) ..




نسخ التروفي
--------



تم تصنيع عدة نسخ من نظام Trophy ..

1- و هي Trophy-HV القياسية للدبابات ..

2- و نسخة Trophy-MV الخفيفة للتركيب على المدرعات و الزوارق ..

3- Trophy LV للتركيب على الجيبات و العربات الخفيفة ..

4- كما طورت اسرائيل نظام حماية نشط اخر هو Iron Fist ...


المصدر : الموسوعة العسكرية السورية

لو سمحت جرى التطوير على المنظومة في 2021 هل لديك معلومات عن ذلك


anwaralsharrad

باحث عسكري
مستشار المنتدى
إنضم
12/12/18
المشاركات
2,509
التفاعلات
16,906
لو سمحت جرى التطوير على المنظومة في 2021 هل لديك معلومات عن ذلك

تحسين برمجيات الكشف والتعقب ورد الفعل لتناسب الأهداف التي تطير بسرعة مقاربة لسرعة الصوت !!!


الملاك القاتل

التحالف يجمعنا
صقور التحالف
إنضم
29/6/19
المشاركات
2,330
التفاعلات
12,037
الصهاينة الأفضل عالمياً في صناعة و سائل الحماية و بقاء .

نتيجة لقلة عدد جنودهم و الخطر الكبير المحاط بهم يلجؤون إلى زيادة الحماية و اساليب البقاء لتقليل الخسائر .
