منظومة الدفاع الجوي 2S6 Tunguska

ذاتية الحركه والتي تعرف حسب مسميات الناتو ب SA-19 Grisonتم تطويرها لتحل محل منظومة الشيلكا و Strela 1 و strela 1M2


وقد رأى الخبراء السوفييت ان الذخيره المستعمله في المدفع ZSU-23-4 وهي من عيار 23 ملم اصبحت غير فعاله تجاه بعض الطائرات الاحدث مثل A-10 Thuderbolt II

ﻧﻈﺎﻡ الـ (TUNGUSKA 2SA)

هو نظام ﻣﺸﺘﺮﻙ ﻣﻦ ﺍﻟﻤﺪﺍﻓﻊ ﻭﺍﻟﺼﻮﺍﺭﻳﺦ .. ﻭﻳﻤﻜﻨﻪ ﺍﻻ‌ﺷﺘﺒﺎﻙ ﻣﻊ ﺍﻷ‌ﻫﺪﺍﻑ ﺍﻟﻤﻬﺎﺟﻤﺔ ﻣﻦ ﻭﺿﻊ ﺍﻟﺜﺒﺎﺕ ﺃﻭ ﻣﻦ ﻭﺿﻊ ﺍﻟﺤﺮﻛﺔ ﻣﺴﺘﺨﺪﻣﺎً ﺍﻟﺼﻮﺍﺭﻳﺦ ﻟﻸ‌ﻫﺪﺍﻑ ﺍﻟﺒﻌﻴﺪﺓ ﻭﺍﻟﻤﺪﺍﻓﻊ ﻟﻠﺪﻓﺎﻉ ﺍﻟﻤﺮﻛﺰﻱ ﻋﻦ ﺗﺠﻤﻊ ﺍﻟﻘﻮﺍﺕ

ﻭﻳﻤﻜﻨﻪ ﺍﻟﺘﻌﺎﻣﻞ ﻣﻊ ﺍﻟﻄﺎﺋﺮﺍﺕ ﺍﻟﺘﻘﻠﻴﺪﻳﺔ كالمقاتلات ﺃﻭ ﺍﻟﻄﺎﺋﺮﺍﺕ ﺍﻟﻌﻤﻮﺩﻳﺔ ﻛﻤﺎ ﻳﻤﻜﻦ إﺳﺘﺨﺪﺍﻣﻪ ﺿﺪ ﺍﻷ‌ﻫﺪﺍﻑ ﺍﻟﺒﺮﻳﺔ .. وقد ﺍﻟﻨﻈﺎﻡ ﺩﺧﻞ ﺍﻟﺨﺪﻣﺔ فى البداية ﻓﻲ ﺍﻟﻘﻮﺍﺕ ﺍﻟﺒﺮﻳﺔ ﺍﻟﺮﻭﺳﻴﺔ ﻭﺍﻟﻘﻮﺍﺕ ﺍﻟﻬﻨﺪﻳﺔ ثم تم بيعه لعدة دول أخرى



تعتبر منظومة Tunguska منظومة دفاع جوي للاهداف المنخفضه وتم البدء بتطويرها في منتصف عقد السبعينات من القرن العشرين

تم صنع اول نموذج للمنظومه في عام 1980 .
تقول بعض المصادر ان تصميم منظومة Tunguska مشتق من تصميم منظومة Geopard للدفاع الجوي ذاتية الحركه


دخلت المنظومه للخدمه في الجيش السوفييتي اعتبارا من عام 1982

التسليح :

تسليح المنظومه 2S6 Tunguska يتكون من مدفعين عيار 30 ملم من كل جهه مع 8 صواريخ نوع 9M331 ارض - جو




هذه المدافع مشابهه للمدافع التي تتسلح بها المقاتلات ويبلغ معدل سرعة الرمي بها 5000 اطلاقه / الدقيقه

نوع الذخيره التي تستعملها هذه المدافع هي HE-T و HE-I وتصل دقة الاصابة الى 80%

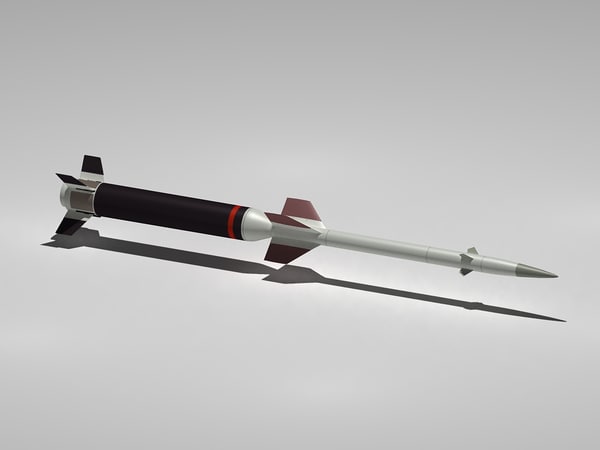

اما صواريخ 9M331 فيصل دقة اصابتها الى 65 % وهي مزوده براس حربي متشظي وفيوزات يتم تشخيلها عند اقتراب الصاروخ من الهدف






وتستطيع هذه الصواريخ الاشتباك مع اهداف تصل سرعتها الى 500متر / الثانيه


تستطيع منظومة 2S6 Tunguska ات تقوم بالرمي من مدافعها في حالة الحركه لكن لاتستطيع اطلاق الصواريخ الا في حالة التوقف الكامل


الرادار والتهديف :

رادار البحث يصل مداه الى 17 كم بينما رادار التتبع يبلغ مداه 11-16 كم علما انه منذ انتاج المنظومه تم استخدام 4 انواع من رادارات البحث في النسخ المختلفه

التوجيه يتم بواسطة الرامي ويتم التوجيه بصريا





التدريع والحمايه :


تدريع المنظومه يعطيها حماية من نيران الاسلحه الصغيره وشظايا المدفعيه الصغيره


المنظومة مجهزة بنظام اوتوماتيكي لاطفاء الحرائق مع نظام للحمايه من التأثيرات النوويه NBC system


المحرك والطاقه :


محرك المنظومه من نوع V-46 ديزل " ويمكن استعمال انواع مختلفه من الوقود لتشغيله " ذو قدرة 780 حصان


المنظومه لها نظام تعليق هوائي- مائي مما يساعد على انسيابيه حركتها في مختلف التضاريس


المنظومه تحمل منظومة طاقه احتياطيه تقوم بتشغيل اجهزة المنظومه عند اطفاء المحرك






التشكيل :

بطارية ال Tanguska تتكون من 6 عربات 2S6 " عربة الاطلاق " و 6 عربات اعادة تذخير مع خمس انواع من عربات الدعم تشمل :


عربة اصلاح وصيانه , عربة ورشه متحركه , عربة اختبار للصواريخ , عربة قياده نوع Ranzhir تقوم بالسيطره على اطلاق النيران للبطاريه





النسخ :


النسخه 2S6M Tungusks-M وهي نسخه محدثه تم تطويرها في العام 1990

النسخه 2S6M1 Tunguska-M1 وهي تمتلك نظام سيطره لاطلاق النار افضل مع استعمال صواريخ 9M311-1M المحسنه والتي يصل مداها ل 10 كم مع توجيه بصري افضل
وتعتبر اكثر تطورا من النسخه M ودخلت الخدمه في الجيش الروسي عام 2003






النسخه Pantsyr-S1 وتعتبر تطويرا لمنظومة Tunguska وهي مبنيه على شاحنه 8×8


الدول المالكه :


روسيا , الهند , المغرب , اوكرانيا , بيلاروسيا , سوريا , اليمن

المواصفات العامه :






تاريخ دخول الخدمه : 1982



الطاقم : 4 " القائد والرامي والسائق ومشغل الرادار "
الوزن : 34.8 طن
الطول : 7.93 متر
الارتفاع : 4.02 متر " في الوضعيه القتاليه "


العرض : 3.24 متر
السرعه القصوى على الطرق : 65 كم / الساعه
المدى العملياتي : 580 كم




أسد الأطلس

خبراء المنتدى
إنضم
12/12/18
المشاركات
225
مستوى التفاعل
953
المغرب مشغل للمنظومة منذ آواخر 2006 تقريبا
و الصورة الوحيدة الموجودة لها من يومها للآن هي هذه التي نشرت في شهر ماي من سنة 2010 في العدد 338 لمجلة القوات المسلحة الملكية



the silent killer

عميد المنتدى
إنضم
12/12/18
المشاركات
1,315
مستوى التفاعل
4,356
المغرب مشغل للمنظومة منذ آواخر 2006 تقريبا
و الصورة الوحيدة الموجودة لها من يومها للآن هي هذه التي نشرت في شهر ماي من سنة 2010 في العدد 338 لمجلة القوات المسلحة الملكية
مشاهدة المرفق 749

هذا عن التانغوسكا ماذا عن الاشياء الاخرى
