C-400 Триумф




يطلق على نظام الدفاع الجوي المتقدم S-400 اسم "انتصار"
و يشير إليه الناتو باسم SA-21 Growler - الهادر



في الخدمة لدى قوات الدفاع الجوي الروسية الاستراتيجية منذ عام 2007



تعتبر منظومة انتصار من أقوى أنظمة الدفاع الجوي على المستوى العالمي
يمكنه الاشتباك مع الطائرات والصواريخ الباليستية وصواريخ كروز
قادر على الكشف والاشتباك مع أهداف على مدى 400 كم
و لا نبالغ اذ قلنا أنه قادر على الاشتباك مع طائرات الشبح




يتميز بالقدره على تزويده بأربع أنواع من الصواريخ محمولة على شاحنة إطلاق واحدة



الصاروخ الأول 40N6
مدى الاشتباك 400 كم بارتفاع 185 كم بتوجيه راداري نشط
يمكنه ضرب الأهداف التي تطير بسرعة 14 ماخ
يمكنه التعامل مع طائرات الانذار المبكر و الطائرات المجهزة بأنظمة تشويش
و حرب الكترونية مثل الأواكس و غيرها



الصاروخ الثاني 48N6E3
مدى الاشتباك 250 كم - سرعة الصاروخ 5.9 ماخ - التوجيه راداري نشط
يمكنه ضرب الأهداف التي تطير بسرعة 14 ماخ



الصاروخ الثالث 9M96E2
يتعامل مع الأهداف متوسطة المدى حتى 120 كم بارتفاع 30 كم
سرعة الصاروخ 2.9 ماخ



الصاروخ الرابع 9M96E
للأهداف قصيرة المدى ( 40 كم ) بارتفاع 20 كم
سرعة الصاروخ 2.6 ماخ بتوجيه راداري و حراري
يتنافس الصاروخان الثالث و الرابع 9M96E و 9 M96E2
بشراسة مع صواريخ باتريوت باك-3، الأميركية الصنع



نظام القيادة و الرادار:
  • شاحنة القيادة مجهزة بنظام 30K6E أو 55K6E يمكنها إدارة 8 كتائب
  • نظام رادار بانورامي 91N6E مدى الكشف 600 كم
يمكنه ملاحقة 300 هدف بنفس الوقت
مجهز بنظام حماية مضاد للتشويش
يمكنه التقاط طائرات الشبح من مدة 150 كم
يمكنه كشف الصواريخ البالستية ذات المقطع الراداري 0.4 م من مدى 230 كم
يمكنه كشف الاهداف ذات المقطع 4 م من مدى 390 كم
يمكنه كشف القاذفات الكبيرة من مدى 570 كم

  • نظام القتال المستقل 98ZH6E يمكنه التعامل مع 6 أهداف بشكل مستقل بنفس الوقت


يمكن اضافة عدة أنواع من الرادارات لأي طلبية ( أوبشن )
مثل رادار Protivnik-GE المضاد للشبح بمدى 400 كم
كذلك يمكن اضافة رادارات Moscow-1
و نظام تحديد الأهداف عالي الدقة Avtobaza-M
+ نظام التشويش المتقدم 1RL220BE
+ اصدارات حديثة من انظمة الانذار المبكر




يتم نقل وإطلاق صواريخ منظومة "انتصار" بواسطة شاحنة BAZ-64022
أو MZKT-7930 بالاضافة الى عربة القيادة نوع Ural-532301



كما تتوفر أيضا نسخة محمولة على ظهر شاحنة من طراز MZKT-7930
وتحظى هذه النسخة بقدرة أفضل على التنقل عبر مختلف المناطق و التضاريس



نتائج الاختبارات أثبتت قدرة المنظومة على اسقاط الطائرات بنسبة 90%
من الصاروخ الأول
و اعتراض الصواريخ بنسبة 70 % من ضمنها صواريخ توماهوك و هاربون


الكتيبة الواحدة تتألف من 8 قاذفات و 112 صاروخ
بالاضافة الى مركبات القيادة و الدعم
ثمن الكتيبة الواحدة 400 مليون دولار تقريباً
روسيا نشرت أكثر من 40 كتيبة على أراضيها

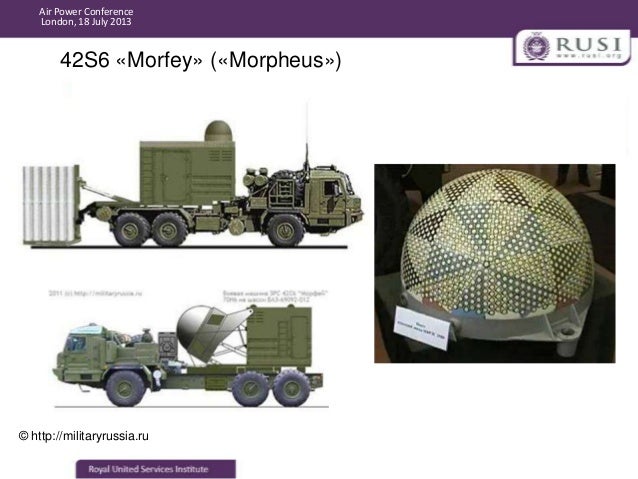

من الأفضل اقتناء نظام الدفاع الصاروخي القصير المدى مورفيوس
Morpheus defence system لحماية منظومات S400
يبلغ مدى صواريخ مورفيوس 10 كم و يمكنها اصابة الأهداف بارتفاع 3.5 كم






BIG BOSS V

التحالف يجمعنا
كتاب المنتدى
إنضم
1/4/19
المشاركات
7,872
التفاعلات
30,387
الصراحة مواصفات خارقة للعادة و لا يستهان بها على الإطلاق لكن طبعا النسخة التصديرية إن وجدت أقل من ربع هذه المواصفات


bri

عضو مميز
إنضم
17/12/18
المشاركات
315
التفاعلات
1,294
الصراحة مواصفات خارقة للعادة و لا يستهان بها على الإطلاق لكن طبعا النسخة التصديرية إن وجدت أقل من ربع هذه المواصفات
لا يوجد نسخة تصديرية ما عدا أن الصاروخ الأول 40N6 غير قابل للتصدير حاليا على ما أظن


المنشار

لا غالب إلا الله
عضو مميز
إنضم
11/12/18
المشاركات
15,765
التفاعلات
61,546
S-400 نظام صاروخي للدفاع الجوي تم تطويره بواسطة مكتب ألماز المركزي للتصميم في روسيا
حل النظام الجديد محل أنظمة الدفاع الجوي S-300P و S-200 في الجيش الروسي




المنشار

لا غالب إلا الله
عضو مميز
إنضم
11/12/18
المشاركات
15,765
التفاعلات
61,546
العائلة الكاملة ل s-300




– S-300 F : naval version of the S-300
– S-300 V : four missiles mounted to an tracked vehicle.
S-300 PS : Four missiles mounted to a Maz-543 truck.
S-300 PM : Four missiles mounted to a Kraz-260 truck.
S-300 PM1: upgraded version of S-300 PM, new missile, and association with a new radar system
S-300 PM2 : upgraded version of S-300 PM1, higher range.
S-300 PMU : export version of S-300 PS/PM
S-300 PMU1 : export version of S-300 PM1
S-300 PMU2 : export version of S-300
PM2


دليلة

جندي
إنضم
18/2/20
المشاركات
27
التفاعلات
84
@فادي الشام موضوع رائع اخي فادي ٫ حسب الصور المسربة للمنظومات الجزائريه هل تعتقد انها s400 او مجرد نسخ مطوره ل s300

لا يوجد أي مصدر يشير إلى امتلاك الجزائر للمنظومة s-400


المنشار

لا غالب إلا الله
عضو مميز
إنضم
11/12/18
المشاركات
15,765
التفاعلات
61,546
يعتمد نظام القيادة والتحكم 55K6E الخاص بـ S-400 Triumph على مركبة القيادة المحمولة Ural-532301
مركز القيادة مجهز بوحدات تحكم LCD لمعالجة بيانات مراقبة الفضاء الجوي للبطاريات الفردية
إنه يتحكم ويراقب المراقبة بعيد المدى ويتتبع التهديدات المحمولة جواً ويعطي الأولوية للتهديدات الخطيرة وينسق بطاريات أخرى
النظام قادر أيضًا على تبادل البيانات مع أنظمة الدفاع الأخرى مثل SA-12 و SA-23 و S-300




المنشار

لا غالب إلا الله
عضو مميز
إنضم
11/12/18
المشاركات
15,765
التفاعلات
61,546
يتم استخدام جهاز 55K6E للتحكم في جميع المكونات في مجموعة البطاريات
ويمكنه جمع وتقديم معلومات الحالة من جميع المكونات يمكنه أيضًا التحكم في أوضاع تشغيل رادار 91N6E Big Bird وجمع المعلومات عن المعركة المعركة بما في ذلك وظائف IFF / SSR
تم تثبيت حزمة C3 / datalink شاملة ويتم استخدام معالج مركزي Elbrus-90 mikro لتنفيذ كود معالجة البيانات وإدارة النظام بمشاركة الأجهزة مع S-300PMU2 54K6E 2 CP
يستخدم جهاز 55K6E لوحات LCD مقاس 18 بوصة لجميع محطات الطاقم




المنشار

لا غالب إلا الله
عضو مميز
إنضم
11/12/18
المشاركات
15,765
التفاعلات
61,546
تم تثبيت خمسة وحدات تحكم مشتركة ، مع عرض تقديمي فريد يحركه البرنامج للطاقم المكون من خمسة أفراد من CP ويشمل الأخير:

1 × قائد وحدة الدفاع الجوي
1 × ضابط إدارة الموقف الجوي
2 × ضباط مكافحة الحرائق
1 × موظف الهندسة
بينما لم تفصح شركة Lemanskiy et al عن 55K6E أكثر من ذلك ، يشير المستوى العالي من القواسم المشتركة إلى أن المزيد من عمليات الكشف عن Almaz-Antey على 54K6E2 CP تنطبق أيضًا على 55K6E2
