مـركـبـة الـمـشـاة الـقـتـالـيـة ــ تـولـبـار TULPAR

عــمــر الـمـخــتــار

طاقم الإدارة
مشرف عام
إنضم
14/5/19
المشاركات
4,006
التفاعلات
21,809
بسم الله الرحمن الرحيم
1440/12/22 - 2019/8/23



TULPAR هي مركبة مشاة قتالية (AIFV) من الجيل القادم next generation وحاملة أفراد مدرعة (APC)، تلبي متطلبات القرن الحادي والعشرين بتصميمها الذي يسمح لها بالعمل إلى جانب دبابات القتال الرئيسية الحديثة. لقد تم تصميمها لتكون متكافئة أو تتميز بخصائص وميزات مع الجيل الجديد من عربات القتال المشاة المدرعة ضمن برامج مركبات مماثلة تم إجراؤها في دول حلف شمال الأطلسي.
تم الكشف عن Tulpar لأول مرة للجمهور في معرض الدفاع IDEF 2013. لقد سُــميت على اسم الحصان المجنح الأسطوري الذي يحرس المحاربين في الأساطير التركية وفي ملحمة ماناس.

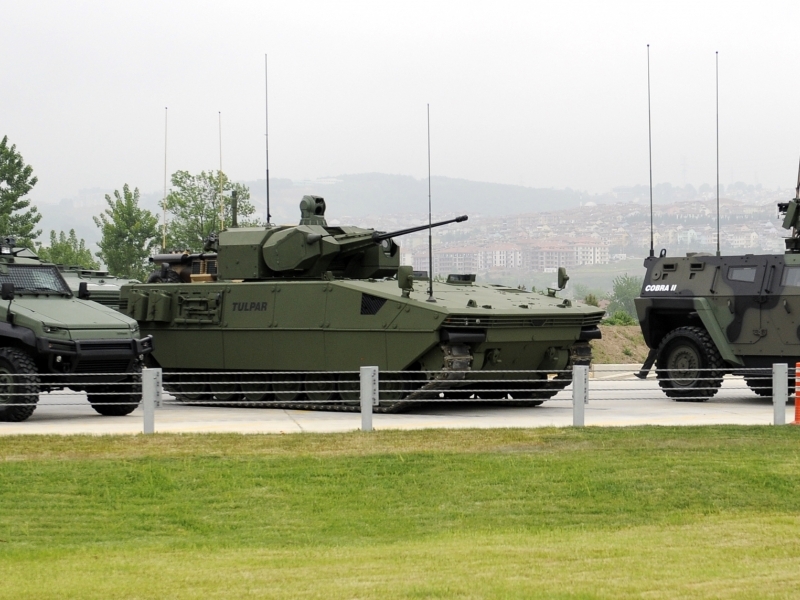

أتوكار تولبار - OTOKAR TULPAR


مركبة مشاة قتالية وحاملة أفراد مدرعة

,infantry fighting vehicle

armoured personnel carrier





توفر هذه المركبة جميع معدات المهمة المطلوبة في ساحة المعركة كمعيار هو مستقبل المركبات القتالية المدرعة بخصائصها التقنية والتكتيكية، وهيكل الحماية المعيارية والبنية التحتية الإلكترونية والصورة الظلية المنخفضة.


الـمــتــغـــــــيـــرات:

يمكن تكوين منصة Tulpar في مجموعة كاملة من المتغيرات مثل حاملة أفراد، مضادة للدبابات، حاملة مدفع الهاون، الدفاع الجوي، القيادة والسيطرة، الاسترداد، الإسعاف والاستطلاع.







الــتــســـــــــــــلــيـح:


تم تزويدها في عام 2013 ببرج من طراز Mizrak-30 مزود بجهاز التحكم عن بعد ومزود بمدفع أوتوماتيكي مزدوج التغذية بعيار 30 ملم ومدفع رشاش متحد المحور بعيار 7.62 ملم مثبت على يمين المدفع الرئيسي. البرج مزود بوظيفة التتبع التلقائي للأهداف، وكاميرا CCD حرارية عالية الأداء ومبردة، وتم تثبيت مدفع 30 ملم خارجيًا ويرتفع إلى 60 ْ للأعلى وينزل إلى -10 ْ للأسفل ويدور 360 ْ.

إن المدفع الرئيسي يحوي مامجموعه 210 طلقة جاهزة للرمي و المدفع الثانوي يحوي مامجموعه 500 طلقة جاهزة للرمي، ويمكن تسليح البرج بصاروخ أومتاس UMTAS المضاد للدبابات، ويتميز هذا الصاروخ بـميزة "اطـلـق وانـــسَ"، كما يمكنه إصابة الأهداف حتى مسافة 8 كيلومترات.
وباختصار، يمكن نزويد هذه المركبة بـمختلف محطات السلاح المأهول أوغير المأهول، وبعيارت تتراوح من 7،62 ملم إلى 120 ملم ..


بــــرج مـيـــزراك ۳۰ (Mizrak-30)



الــحــــــــــــــمايـة:

يركز التصميم على حلول الحماية المصممة خصيصًا ضد الألغام والذخائر المتفجرة والقنابل وذخائر KE بالإضافة إلى التهديدات الكيميائية أو البيولوجية أو الإشعاعية أو النووية CBRN.


يوفر الدرع المركب حماية باليستية شاملة ضد نيران الأسلحة حتى عيار 14.5 ملم بينما توفر الأجزاء ذات احتمال الهجوم الكبير حماية إضافية ضد نيران ما يصل إلى 25 ملم، وتستخدم هذه المركبة دروعًا معيارية تسمح لأفراد الصيانة بتبديل أي لوح من الألواح التالفة بسرعة ويجعل من الممكن أيضًا ترقية IFV بسهولة لتوفير حماية إضافية ضد المقذوفات ذات العيار العالي. أما برج Mirzak فيوفر حماية قياسية من المستوى الثاني STANAG 4569، ويمكن أن تزيد مجموع الدروع المعيارية إلى المستوى 5.



D6DmDWoWkAEqf2b


الـخـــــصـائــص الــفــنــــــيـة والـعـــــمـلــيــاتــــيـة:

ــ المركبة مزودة بمحرك ديزل تيربو من سكانيا Scania يولد قوة تتراوح بين 700 إلى 1100 حصان، ومزودة بناقل حركة أوتوماتيكي.


ــ السرعة القصوى: تصل إلى 70 كم / ساعة

ــ المدى: 600 كم


ــ الطاقم: 2+9 جنود

ــ نسبة القوة إلى الوزن: 25.3 حصان/طن

ــ الوزن: من 28 طــن إلى 45 طــن

ــ الطول: 7.2 متر، العرض: 3.4 متر، الارتفاع: 3.18 متر

ــ التسارع: من 0 إلى 32 كم/س في 6 ثوان.

ــ تجتاز خندق عرضه: 2.6 متر

ــ تجتاز عـقبة عمودية ارتفاعها: 1 متر

ــ تعـبر عمق مائي ارتفاعه يصل إلى: 1.5 متر

ــ السير على جانب انحداره: 40%

ــ القدرة على الصعود: 60%

ــ قادرة على القتال ليلا ونهارا في جميع الظروف الجوية بفضل مجموعة كاملة من أجهزة الاستشعار الكهروبصرية الموجودة على برج MIZRAK. ومجهزة بأحدث جيل من أنظمة التحكم في الإطلاق الرقمي


ــ تشمل المعدات القياسية نظام تكييف الهواء ونظام حماية NBC وأجهزة الراديو ونظام تحديد المواقع ونظام إخماد الحرائق التلقائي، كما يمكن تجهيزها بوحدة طاقة إضافية ونظام تسخين مسبق ومعدات C4I.

DWyPr_EWAAAGg9u

ــ تم تجهيز TULPAR مع ARMATRONICS التي توفر العمود الفقري الرقمي الذي يسمح بسهولة دمج أنظمة المهمة الجديدة، وبالتالي فإن النظام قادر على مراقبة الأنظمة الفرعية في الوقت الحقيقي لمنع الإخفاقات الحرجة التي يمكن مواجهتها في ساحة المعركة.
وصُممت بنية E / E في نهاية المطاف لدعم جميع المتغيرات المركبة وكذلك المتغيرات لأنظمة المهمة.



Tulpar_tracked_armoured_infantry_fighting_vehicle_Otokar_Turkey_Turkish_defense_industry_military_technology_009.jpg




تقول الشركة الصانعة: إنهم يشاركون حالياً في مناقصتين اثنتين لدى بلدين بعيدين جداً عن تركيا من الناحية الجغرافية، وأنهم يدرسون تصدير "تولبار" إلى هاذين البلدين بأقرب وقت إذا كانت نتيجة المناقصة إيجابية. لقد
جرى تصنيع "تولبار" بهدف التصدير إلى الخارج بشكل أكبر، لافتاً إلى احتمالية تصنيع نسخ أخرى لصالح القوات المسلحة التركية.





armyrecognition
otokar
AA



تيمورلنك

التحالف بيتنا
عضو مميز
إنضم
3/9/20
المشاركات
1,234
التفاعلات
4,420
امانةً كنت اعتقد ان المشروع ملغي لكن ظهر انهم لا زالوا يعملون عليه مقطع حديث لاختبار المركبة
مدرعه قويه جدا اتمني ان تدخل الانتاج الكمي


عــمــر الـمـخــتــار

طاقم الإدارة
مشرف عام
إنضم
14/5/19
المشاركات
4,006
التفاعلات
21,809

أكملت شركة OTOKAR اختبارات إطلاق النار للمركبة القتالية المدرعة Tulpar



الاختبارات التي قامت بها الشركة في منطقة Şereflikohisar أظهرت الصور تغييرات تجميلية طفيفة في Tulpar، في حين أنه لم يتم الكشف عن عيار المدفع الذي أجرت المركبة به الاختبارات، تشير التقديرات إلى أن إطلاق النار تم باستخدام نظام مدفع 25 أو 30 ملم وفقًا للصور.


defenceturk





عــمــر الـمـخــتــار

طاقم الإدارة
مشرف عام
إنضم
14/5/19
المشاركات
4,006
التفاعلات
21,809
امانةً كنت اعتقد ان المشروع ملغي لكن ظهر انهم لا زالوا يعملون عليه مقطع حديث لاختبار المركبة


مدرعه قويه جدا اتمني ان تدخل الانتاج الكمي

كأن الإمارات مهتمة جدا بها من سنتين تقريبا، أي منذ معرض idex 2019، يبدو أن شركة الجسور ALJASOOR الإماراتية ترغب بإنتاج جزء من هذه المدرعات محليا، مثلما تعاونت سابقا مع شركة أتوكار OTOKAR التركية لإنتاج مدرعات ربدان RABDAN !






تيمورلنك

التحالف بيتنا
عضو مميز
إنضم
3/9/20
المشاركات
1,234
التفاعلات
4,420

أكملت شركة OTOKAR اختبارات إطلاق النار للمركبة القتالية المدرعة Tulpar

مشاهدة المرفق 54763

الاختبارات التي قامت بها الشركة في منطقة Şereflikohisar أظهرت الصور تغييرات تجميلية طفيفة في Tulpar، في حين أنه لم يتم الكشف عن عيار المدفع الذي أجرت المركبة به الاختبارات، تشير التقديرات إلى أن إطلاق النار تم باستخدام نظام مدفع 25 أو 30 ملم وفقًا للصور.


https://www.defenceturk.net/otokar-...araci-tulparin-yeni-atis-testlerini-tamamladi



تشبه المدرعه السويديه cv-90

images (66).jpeg


Zaid1990

التحالف بيتنا
عضو مميز
إنضم
13/10/20
المشاركات
1,503
التفاعلات
6,407
شخصيا اتمني ان يتم ادماج مدفع 105 او اكثر كما ظهر بعض النسخ وزيادة الدروع لمستوي 5 واستعمالها كدبابة خفيفة مع ادماج نظام حماية نشط عليها ..ستكون فعالة في بيئات كثيرة يصعب دخول الدبابات الثقيلة اليها


الجامح

التحالف يجمعنا
صقور التحالف
إنضم
13/4/19
المشاركات
494
التفاعلات
2,644
افضل مدرعة تركية مجنزرة من وجهة نظري

يعيبها فقط المدفع فهو من عيار 30 و معظم المدرعات الحديثة تحمل مدفع من عيار 35 الى 40 على سبيل المثال ال CV-90 من شركة BAE

هل يوجد معلومات حول الابراج القتالية التي تقوم بصناعتها شركة اوتوكار @عمر المختار

هل يوجد معلومات اذا تم تطويرها من ناحية التدريع او التجهيزات الاخرى ؟؟


Zaid1990

التحالف بيتنا
عضو مميز
إنضم
13/10/20
المشاركات
1,503
التفاعلات
6,407
افضل مدرعة تركية مجنزرة من وجهة نظري

يعيبها فقط المدفع فهو من عيار 30 و معظم المدرعات الحديثة تحمل مدفع من عيار 35 الى 40 على سبيل المثال ال CV-90 من شركة BAE

هل يوجد معلومات حول الابراج القتالية التي تقوم بصناعتها شركة اوتوكار @عمر المختار

هل يوجد معلومات اذا تم تطويرها من ناحية التدريع او التجهيزات الاخرى ؟؟
يمكن تركيب اي برج ..ونعم يوجد ابراج عيار ٣٥ و٤٠ ..التدريع دروع تفاعليه وسلبيه ..ونظام بولات او اكور اختياري


عــمــر الـمـخــتــار

طاقم الإدارة
مشرف عام
إنضم
14/5/19
المشاركات
4,006
التفاعلات
21,809
هل يوجد معلومات حول الابراج القتالية التي تقوم بصناعتها شركة اوتوكار

MIZRAK 30

تم تجهيز MIZRAK 30 بنظام أوتوماتيكي مزدوج التغذية عيار 30 ملم، بالإضافة إلى رشاش محوري 7.62 ملم.



MIZRAK-S 30

تم تجهيز MIZRAK-S بنظام أوتوماتيكي مزدوج التغذية عيار 30 ملم، بالإضافة إلى رشاش محوري 7.62 ملم.


BOZOK 25

البرج مزود بمدفع أوتوماتيكي مزدوج التغذية عيار 25 ملم



ÜÇOK

يمكن تزويده بمدفع رشاش عيار 12.7 ملم / 7.62 ملم أو قاذفة قنابل آليةعيار 40 ملم.




BAŞOK

البرج مزود بمدفع رشاش 7.62 ملم




KESKIN

البرج يمكن تزويده برشاشات عيار 14.5 ملم / 12.7 ملم / 7.62 ملم، أو قاذفة قنابل آلية عيار 40 ملم.

الأبراج السابقة موجودة في موقع الشركة
otokar

الأبراج ليست بعائق أمام الزبون أو الشركة، حيث يمكن للشركة دمج مختلف أنواع الأبراج بعيارات مختلفة إذا طُلب منها ذلك.
هل يوجد معلومات اذا تم تطويرها من ناحية التدريع او التجهيزات الاخرى ؟؟

لامعلومات مفصلة لدي، ولكن الدروع القياسية تعطي المركبة حماية من طلقات 14.5 ملم، مع إمكانية زيادة الحماية من خلال المزيد من التدريع أو دمج قفص حديدي/منظومة قتل صعب لإعطائها المزيد من الحماية. وبالتأكيد كلما زادت التجهيزات ستزيد التكلفة طرديا.



الجامح

التحالف يجمعنا
صقور التحالف
إنضم
13/4/19
المشاركات
494
التفاعلات
2,644

MIZRAK 30​

تم تجهيز MIZRAK 30 بنظام أوتوماتيكي مزدوج التغذية عيار 30 ملم، بالإضافة إلى رشاش محوري 7.62 ملم.

مشاهدة المرفق 57976


MIZRAK-S 30​

تم تجهيز MIZRAK-S بنظام أوتوماتيكي مزدوج التغذية عيار 30 ملم، بالإضافة إلى رشاش محوري 7.62 ملم.
مشاهدة المرفق 57977


BOZOK 25​

البرج مزود بمدفع أوتوماتيكي مزدوج التغذية عيار 25 ملم

مشاهدة المرفق 57978


ÜÇOK​

يمكن تزويده بمدفع رشاش عيار 12.7 ملم / 7.62 ملم أو قاذفة قنابل آليةعيار 40 ملم.

مشاهدة المرفق 57979



BAŞOK​

البرج مزود بمدفع رشاش 7.62 ملم

مشاهدة المرفق 57980



KESKIN​

البرج يمكن تزويده برشاشات عيار 14.5 ملم / 12.7 ملم / 7.62 ملم، أو قاذفة قنابل آلية عيار 40 ملم.
مشاهدة المرفق 57981
الأبراج السابقة موجودة في موقع الشركة
https://defense.otokar.com.tr/turret-systems

الأبراج ليست بعائق أمام الزبون أو الشركة، حيث يمكن للشركة دمج مختلف أنواع الأبراج بعيارات مختلفة إذا طُلب منها ذلك.


لامعلومات مفصلة لدي، ولكن الدروع القياسية تعطي المركبة حماية من طلقات 14.5 ملم، مع إمكانية زيادة الحماية من خلال المزيد من التدريع أو دمج قفص حديدي/منظومة قتل صعب لإعطائها المزيد من الحماية. وبالتأكيد كلما زادت التجهيزات ستزيد التكلفة طرديا.

هل يوجد أبراج من عيار اكبر تصنعها الشركات التركية تقريبا من 35مم الى 105مم


عمار

القدس تجمعنا 🇵🇸
طاقم الإدارة
مشرف
إنضم
31/7/20
المشاركات
2,337
التفاعلات
8,251
هل يوجد أبراج من عيار اكبر تصنعها الشركات التركية تقريبا من 35مم الى 105مم
35 ملم يوجد، أكثر من شركة تركية تصنعها، ويوجد 40 ملم ولكنها حسب علمي للمدرعات (تحكم آلي وصغيرة ليست بحجم برج كامل)


الجامح

التحالف يجمعنا
صقور التحالف
إنضم
13/4/19
المشاركات
494
التفاعلات
2,644
35 ملم يوجد، أكثر من شركة تركية تصنعها، ويوجد 40 ملم ولكنها حسب علمي للمدرعات (تحكم آلي وصغيرة ليست بحجم برج كامل)

على الأغلب لا

هذه سوف تقلل من فرص التوليبار في التسويق حقيقة

لان معظم ال IFV المجنزة تمتلك أبراج من هذه الاعيرة و التوجه الحالي نحو اعتماد أبراج ب 40 مم

انا معجب بهذه المجنزرة و أراها منصة واعدة جدا و اتمنى ان يتم التركيز عليها بدل الكابلان و الترقيعات الأخرى


Zaid1990

التحالف بيتنا
عضو مميز
إنضم
13/10/20
المشاركات
1,503
التفاعلات
6,407
نعم برج ال105 كان مخصص للنسخة الماليزية وهو مستورد ..برج fnss اقصي عيار ٣٥ ..عيار ممتاز وفعال امام معظم الدروع حاليا ..ولا لم يتجه الجميع لعيار ٤٠ او شئ بلاش مبالغه دا معظم المدافع الموجودة فالخدمة ٢٥-٣٠ ..ممكن فالمستقبل يتم عمل عيار ٤٠


الجامح

التحالف يجمعنا
صقور التحالف
إنضم
13/4/19
المشاركات
494
التفاعلات
2,644
نعم برج ال105 كان مخصص للنسخة الماليزية وهو مستورد ..برج fnss اقصي عيار ٣٥ ..عيار ممتاز وفعال امام معظم الدروع حاليا ..ولا لم يتجه الجميع لعيار ٤٠ او شئ بلاش مبالغه دا معظم المدافع الموجودة فالخدمة ٢٥-٣٠ ..ممكن فالمستقبل يتم عمل عيار ٤٠

حاليا التوجه نحو زيادة الاعيرة ... ارجع لبرنامج OMF الامريكي و البرامج الروسية التي اعتمدت على عيار يصل الى 57 مم

حتى هناك تطوير للبوما ببرج يصل الى 40 بدل 35
