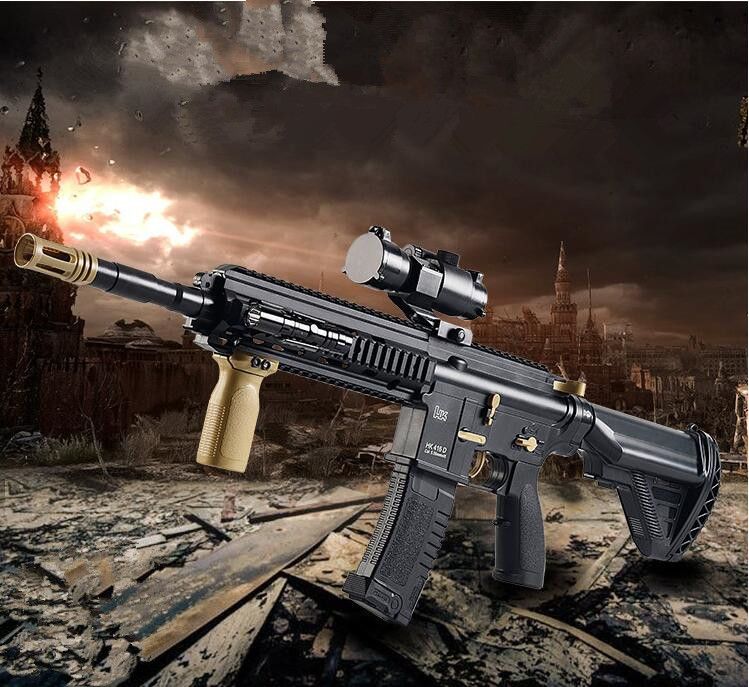

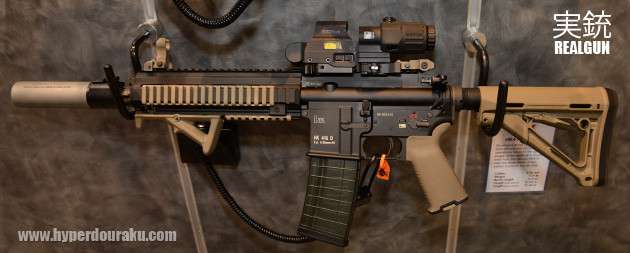

HK416 بندقية هجوم اساسية


صناعة ألمانية Heckler & Koch - 2004


الوزن الأقصى: 3.8 كغ


العيار: 5.56 ملم أو 7.62


معدل اطلاق النار: 700 - 900 طلقة / د


سرعة الطلقة 917 م / ثا


يمكن تجهيزها بمنظار تلسسكوبي حراري + نظام قناص


متوفرة بعدة اصدارات


10.000 طلقة دون أي خلل


مشاة البحرية الأميركية اختبرت البندقية في الطقس الحار و البارد و الرمل و الغبار و الماء
كانت النتائج جيدة



عدة جيوش حصلت على البندقية من بينها
الأردن - اسبانيا - فرنسا - اليابان - ايطاليا


قوة دلتا الأميركية تستخدم البندقية الرشاشة HK416

2019 الجيش النرويجي يبرم صفقة بقيمة 22 مليون يورو
لتوريد عدد اضافي من بنادق HK416



الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
يرى البعض ان بندقية الاقتحام القصيرة هذه ما هي الا بندقية m4 عادية كتلك المصنعة من شركة الكولت او هريستال - اميركا ولكن مصنعة من قبل شركة أخرى ، هي شركة الHk ...صحيح انها تشبه ال m4 أو ما يطلق على تسميته m4 profile لكن ما يميز البندقية عن ال m4 عدة ميزات او خصائص يجعلها تتفوق بشكل كبير على الm4 ولنأخذ كمثال بندقية hk المصنعة للجيش الفرنسي فهي تتفوق بالتالي :

1- بالنسبة لل Handgard أو واقية اليد فهي مجهزة ب سكة بيكاتيني لتثبيت الاكسسوارات جهة الأعلى (الساعة12) ونمط m-lock في باقي الاتجاهات مما منحها شكلا سلسا فلا يشعر حاملها كأنه يمسك بكرة بيسبول ( وهو الشعور الذي يحس به ممسك البندقية ال m4 ان كانت مجهزة بسكك البيكاتيني مع اغطية) ...ولا ننسى أن سكة البيكاتيني متصلة مع علبة المغلآق أو الupper receiver بشكل مستمر او متصل دون توقف او وجود فراغات وتسمى هذه الميزة بالmonolithic وهذا غير موجود في الm4 الأمر الذي يسمح بوضع المناظير والاكسسوارات حيثما وجد الرامي انه من الأنسب له ، أضف إلى ذلك أن واقية اليد كونها monolithic سمحت بأن تكون السبطانة حرة أو غير متصلة بالواقية Handgard مما ضاعف من دقتها كونها لم تعد تؤثر على اهتزاز harmonics السبطانة ( يقال أن دقتها أصبحت 2.5moa بدلا من 4moaللm4)

*ملاحظة : في برنامج تطوير البندقية m4a1pip تم اعتماد واقية يد تسمح بأن تكون السبطانة حرة لكن ظلت الواقية مجهزة بسكك البيكاتيني من الاتجاهات الأربعة وزودت باغطية نظرا لأن اغلب تجهيزات القوات الأمريكية تدعم نمط الركوب على سكة البيكاتيني ولا تدعم الأنماط الجديدة كالمفتاح keymode او الأحدث منه أي m-lock
الصورة التالية سكة بيكاتيني للتوضيح

التعديل الأخير:

الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
يرى هنا بوضوح أن سبطانة البندقية لا تلامس واقية اليد أو ال Handgard
2- يلاحظ أيضا أن حزام البندقية أو ال sling لم يعد يثبت على السبطانة ونزعت مجموعة تثبيت الحزام ووضعت مجموعة أخرى على واقية اليد للسماح بتثبيت الحزام من الجهة الأمامية


ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071

بسم الله الرحمن الرحيم




  • البندقية تم تصميمها وتصنيعها من قبل شركة هكلر آند كوخ الالمانية تعتبر في الاساس تطوير للبندقية الهجومية الامريكية
    Colt M4
    تتميز البندقية 416 بنظام غاز منقول من البندقية جي 36 نظام غاز بكباس قصير يساعد على تقليل الاعطال حتى في حالات تعرض البندقية للأتربة و الاوساخ و بقايا البارود الناجم عن إطلاق النار المكثف
    تم تصميم و بناء البندقية بناء على إقتراح ظابط قوة دلتا الامريكية
    Delta Force
    المعروف لاري فيكرز ( القوات الخاصة الامريكية )
    الذي اصبح مالك لواحدة من انجح شركات القطع التكتيكية للأسلحة الصغيرة في الولايات المتحدة الامريكية شركة
    Vickers Tactical
    تعاون لاري فيكرز مع شركة هيكلر لتطوير البندقية الجديدة بدا في اوائل التسعينيات , مستفيدا من الخبرة الكبيرة التي تمتلكها شركة هيكلر و نظام الغاز الرائد لبندقيتها الجي 36 لاري فيكرز مزج بين خصائص الجي 36 و خصائص مشروع البندقية الامريكية الملغاة التي كان يطورها الجيش الامريكي مشروع البندقية
    XM8
    مشروع هذه البندقية تم إلغاءه عام 2005
    إضافة للخبرة المكتسبة من برنامج تحديث الاسلحة الصغيرة البريطانية القائم على تطوير بنادق
    SA80
    الخاصة بالقوات المسلحة البريطانية
    كان إسم المشروع في البداية
    Heckler & Koch M4
    لكن شركة الكولت إعترضت بسبب ملكيتها للاسم التجاري
    M4
    قوة دلتا و فيلق المارينز سرعان ما إعتمدت البندقية الجديدة بعد تجارب اظهرت مدى إعتمادية نظام الغاز الخاص بالبندقية و قلة اعطاله خاصة بعد تجربة حية اثناء إحتلال العراق كما تم إعتمادها من قبل الجيش النرويجي كبندقية قياسية لإستبدال بنادق الجي 3
    خضعت البندقية
    HK416
    لتجارب قاسية من قبل فيلق المارينز آخر تقييم للبندقية إنتهى في العام 2012 و شملت الاختبارات التي اجريت في معسكرات ماكوي و شيلبي و تونتي ناين بالمز مدى تحمل البندقية للأتربة و المعاملة الخشنة و الاحوال المناخية الباردة و الحارة و في نهاية الإختبارات تم تسليح خمس كتائب من فيلق المارينز بالبندقية
    HK416
    شملت الكتائب الخمس التالية :
    1st Light Armored Reconnaissance Battalion
    كتيبة الإستطلاع المدرعة الخفيفة الاولى
    2nd Battalion
    الكتيبة الثانية
    4th Marines
    كتيبة مشاة البحرية الرابعة
    CA Marines First Battalion
    الكتيبة الاولى مشاة البحرية
    3rd Marines
    الكتيبة الثالة مشاة البحرية
    اهم ما يميز البندقية 416 هو نظام الغاز الرائد بنابض قصير للكباس يجبر الترباس على الدخول و الخروج بقوة و عمق كما يمنع هذا النظام غازات الاحتراق المباشر من دخول قطع السلاح الداخلية ( احد اوجه القصور في نظام الإصطدام المباشر ) كما لوحظ ان النظام يتميز بإنخفاض الحرارة و الناتج من اوساخ و بقايا البارود في مجموعة الترباس ( يقال ان شركة الهيكلر إختبرت إطلاق 10000 طلقة بوضعية رمي آلي في احد منشأت الاختبار لديها دون ان تتعطل البندقية ) كما يتميز النظام بقلة الوقت الذي يحتاجه في التنظيف و الصيانة تم إختيار نظام الغاز من القوات المسلحة البريطانية لمشروعهم لإستبدال نظام الغاز في بنادقهم
    SA80
    'midlife improvement programme'
    ( برنامج تحسين البندقية بعدما خدمت نصف عمرها الإفتراضي )
    البندقية ممكن تركيب كافة الإكسسوارات و الملحقات الخاصة بالكولت ام 4 عليها بتوافق تام
    الــ 416 لديها اخمس تكتيكي يتم تعديله و ممكن تخزين بعض الادوات داخله
    السبطانة محلزنة بستة اخاديد و الترباس لديه فتحات تصريف للمياه في حالة دخولها للنظام
    الناشنكاه ( نيشان التصويب في البندقية شبيه بالخاص ببندقية الجي 3 )



    ابرز ما تتميز به الــ 416 عن الكولت ام 4 هو إضافة لنظام الغاز سبطانة اثخن تتحمل بشكل اكبر إطلاق النار الآلي
    كما ان نظام الغاز قابل للتعديل
    ابرز طرازات البندقية


    D10RS

    D14.5RS

    D16.5RS

    D20RS

    HK416 A5 – 11

    HK416 A5 – 14.5

    HK416 A5 – 16.5

    HK416 A5 – 20

    البندقية دخلت الخدمة سنة 2004
    العيار : 5.56x45mm ناتو
    معدل إطلاق النار 700 -900 طلقة في الدقيقة
    المدى الفعال 400 متر


















الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
شكرا استاذي الكريم على الموضوع الرائع
اذا اردنا ان نصف البندقية hk416 ، فلا يسعنا الا ان نقتبس من لاري فيكرز ان البندقية m4 اصبحت موثوقة كالكلاشينكوف ... اعشق هذه القطعة المميزة من السلاح .
الجدير بالذكر أن البندقية عانت من مشاكل في مؤخرة السبطانة جهة الترباس نتيجة استعمال الطلقات m855a1 ، الا ان تلك المشاكل تم حلها باعتماد مخازن جديدة للطلقات .
الصورة تبين مقارنة حدثت في مسابقة لاختيار بندقية جديدة للجيش الأميركي، حيث تم رمي ٦٠ الف طلقة بالبندقية ، الجدير بالذكر أن المباراة انتهت ولم يقم الجيش الأميركي بتبني التوصية بالبندقية الجديدة ،نتيجة الرغبة في استبدال العيار ٥،٥٦ملم x ٤٥ على ما يبدوا.

التعديل الأخير:

الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
البندقية hk416 بمختلف طرازاتها ، تجتاح العالم ، فنراها تحل محل بنادق أسطورية في بلادها ، كالفاماس famas الفرنسية ، حاليا لا ينافسها على عرش العائلة ar15 إلا البندقية Mcx من زيغ ساور


الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
لعل اجمل وافضل إصدارات هذه البندقية ، هو الإصدار A5 والذي زودت به القوات الفرنسية تحت اسم hk416f ، لما فيه من مميزات عديدة كال
- إمكانية استعمالها بكلتا اليدين (الرامي الايمن أو الاعسر) أو ما يسمى بال fulĺ ambidextrous.
- نمط سكك المناظير ، حيث هي بيكاتيني من اتجاه الساعة ١٢ (الاعلى) وال m lockمن باقي الاتجاهات.



ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071
لعل اجمل وافضل إصدارات هذه البندقية ، هو الإصدار A5 والذي زودت به القوات الفرنسية تحت اسم hk416f ، لما فيه من مميزات عديدة كال
- إمكانية استعمالها بكلتا اليدين (الرامي الايمن أو الاعسر) أو ما يسمى بال fulĺ ambidextrous.
- نمط سكك المناظير ، حيث هي بيكاتيني من اتجاه الساعة ١٢ (الاعلى) وال m lockمن باقي الاتجاهات.
كان هناك تنافس جدي مع السكار المتزود بها فيلق المظليين الفرنسي , اعتقد ان صناعة الاسلحة الفردية الفرنسية بموت البندقية فاماس تلقت الضربة القاصمة


التعديل الأخير:

ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071
شكرا استاذي الكريم على الموضوع الرائع
اذا اردنا ان نصف البندقية hk416 ، فلا يسعنا الا ان نقتبس من لاري فيكرز ان البندقية m4 اصبحت موثوقة كالكلاشينكوف ... اعشق هذه القطعة المميزة من السلاح .
الجدير بالذكر أن البندقية عانت من مشاكل في مؤخرة السبطانة جهة الترباس نتيجة استعمال الطلقات m855a1 ، الا ان تلك المشاكل تم حلها باعتماد مخازن جديدة للطلقات .
الصورة تبين مقارنة حدثت في مسابقة لاختيار بندقية جديدة للجيش الأميركي، حيث تم رمي ٦٠ الف طلقة بالبندقية ، الجدير بالذكر أن المباراة انتهت ولم يتبن الجيش الأميركي بالتوصية للبندقية الجديدة نتيجة الرغبة في استبدال العيار ٥،٥٦ملم x ٤٥ على ما يبدوا.
مشاهدة المرفق 11558
العديد من الدول الحليفة لأمريكا او تتلقى مساعدات عسكرية اصبحت مزودة بآلاف بنادق الــ m4
( الجيش اللبناني حصل على ما يزيد عن 60,000 بندقية m4 )
جديدة و ليست مستهلكة او من الجيل القديم !
ما هو تحليلك لهذا السخاء الامريكي طبعاً مع ملايين الطلقات





    • بالمناسبة الالمانية
      • HK416
      D14.5RS ظهرت في لبنان في العرض العسكري بمناسبة عيد الإستقلال نوفمبر هذا العام
    مع الفرقة النسائية في قوى الامن الداخلي اللبناني



ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071
فك و إعادة جمع البندقية خطوة خطوة
1- ضع مبدلة وضعيات إطلاق النار على الوضعية " أمان "





2 - قم بتحرير المخزن و إستخراجه من البندقية عبر الضغط على زر تحرير المخزن





3 - قم بسحب شاحن او ملقم البندقية مرة او اكثر للتأكد من خلو حجيرة الترباس من الطلقات






4 - عند سحب الشاحن إلى إمتداده الاقصى لا تحرره بل إضغط على زر قفل الشاحن في وضعيته الخلفية





5 - تحقق من خلو حجيرة التلقيم من اي طلقة عبر النظر داخلها


( صورة تعبيرية )






6 - قم بإدخال قضيب التنظيف في السبطانة حنى يظهر من الجهة الاخرى خلو الحجيرة من اي طلقة



7 - حرر شاحن الترباس ليعود إلى الوضعية الامامية عبر الضغط على الزر







8 - الضغط على زر " فتح " البندقية من الجهة اليسرى إلى اليمنى





9 - تفتح البندقية من محورها بالشكل ادناه





10 - كرر الخطوة مع مسمار الربط الامامي كما ترى في الصورة ادناه





11 - بعد نزع مسماري الربط الامامي و الخلفي تنقسم البندقية لنصفين كما ترى في الصورة ادناه







12 - الخطوة التالية فك النابض و لفك النابض يجب الضغط على مسمار الربط كما يظهر في الصورة ادناه لتحرير النابض
(يجب القيام بهذه الخطوة بحرص و إنتباه لتجنب تحرير النابض بقوة فقد يفلت و يتسبب لك بإصابه )
ضع اصابعك امام النابض ككابح عند الضغط على الزر لتحريره








ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071

13 - فصل النابض كما يرى بالصورة




14 - إسحب مقبض التلقيم " الشاحن " ليخرج مع مجموعة الترباس






15 - تابع فك مجموعة الترباس و إبرة ضرب النار كما ترى بالترتيب التالي






إخراج مقبض الشاحن من البدن







16 - تحرير إبرة ضرب النار عبر الضغط على المسمار من اليسار إلى اليمين













ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071

تابع ( فك إبرة ضرب النار )
إمسك " اللقمة " و قم بتدويرها و سحبها للأعلى لتحرير إبرة ضرب النار من مجموعة الترباس كما يظهر في الصور ادناه









قم بإستخراج الجزء الداخلي كما يظهر في الصورة





فك الاجزاء الداخلية للوصول لابرة ضرب النار










ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071

بعدما إنتهينا من فك مجموعة الترباس سنقوم بفك نظام الغاز

تابع الخطوات بالترتيب

قم بفك برغي الربط الذي يربط الواقية الامامية و السكك





إسحب برغي الربط





بعد إزالة برغي الربط قم بسحب القبضة الواقية إلى الامام





القبضة الواقية بعد فكها






الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
كان هناك تنافس جدي مع السكار المتزود بها فيلق المظليين الفرنسي , اعتقد ان صناعة الاسلحة الفردية الفرنسية بموت البندقية فاماس تلقت الضربة القاصمة

مشاهدة المرفق 11604
الحقيقة اني سألت احد المختصين عن سبب التوجه الفرنسي لبندقية المانية غير وطنية اولا وبندقية ستاندر غير بولباب ثانية ، فاوضح لي السبب الرئيسي هو أن مصنع بندقية الفاماس أغلق أبوابه وليس شيء آخر


الادغال الاسمنتية

مستشار المنتدى
إنضم
13/1/19
المشاركات
1,397
مستوى التفاعل
6,693
كان هناك تنافس جدي مع السكار المتزود بها فيلق المظليين الفرنسي , اعتقد ان صناعة الاسلحة الفردية الفرنسية بموت البندقية فاماس تلقت الضربة القاصمة

مشاهدة المرفق 11604
السكار بندقية جيدة لكنها بالإضافة إلى ثمنها المرتفع ، مليئة بالعيوب ، سنذكرها عندما يحين الوقت إن شاء الله


ذياب

طاقم الإدارة
مشرف
إنضم
15/12/18
المشاركات
7,751
مستوى التفاعل
30,071

فك نظام الغاز


قم بسحب قضيب المكبس إلى الخلف 2 سنتم ثم حرره ببطء إلى الاعلى















نظام الغاز بعد فكه
