مركبة القتال المدرعة Hunter هي مركبة قتال مدرعة من الجيل التالي للقوات المسلحة السنغافورية والتي تم تطويرها بواسطة وكالة الدفاع والعلوم والتكنولوجيا السنغافورية بالتعاون مع ST Engineering و القوات المسلحة السنغافورية.
كانت المركبة المدرعه المعروفة سابقًا باسم NGAFV قيد التطوير منذ عام 2006 (الكلمة اختصار ل Next-Generation AFV وتعني مركبة قتال مدرعة من الجيل التالي)
منحت وزارة الدفاع السنغافورية (MINDEF) عقدًا لشركة Singapore Technologies Kinetics ، ذراع الأنظمة البرية لشركة ST Engineering ، في مارس 2017 لإنتاج مركبة القتال المدرعة Hunter .


مركبة القتال المدرعة Hunter السنغافورية D8xeke10



تم الكشف عن مركبة القتال المدرعة Hunter لأول مرة في يونيو 2016 ، ودخلت الخدمه من قبل جيش سنغافورة في يونيو 2019.
تحل مركبة القتال المدرعة Hunter الجديدة محل مركبة M113 Ultra المدرعة القديمة التابعة للجيش السنغافوري ، والتي كانت في الخدمة منذ السبعينيات.
و ستقوي قدرات القوات المدرعة والآلية في الفتك والحماية والقدرة على المناورة والوعي بالموقف.

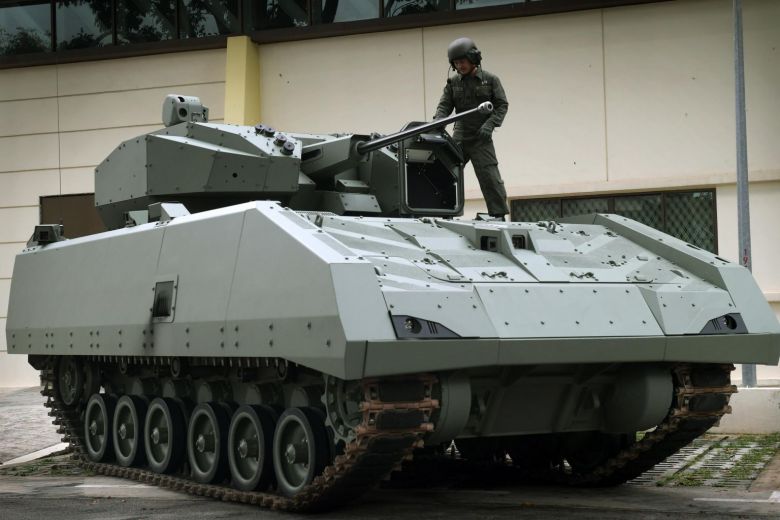

مركبة القتال المدرعة Hunter السنغافورية Ewq26i10



إن مركبة القتال المدرعة Hunter هي أول منصة رقمية للجيش السنغافوري ذات قدرات محسنة. يمكن أن تعمل بكفاءة في مراحل مختلفة من العمليات العسكرية.
تعتمد مركبة القتال المدرعة Hunter على هيكل مجنزرة وتتميز بتصميم الفتحة المغلقة closed-hatch ، حيث يتم وضع جميع أفراد الطاقم داخل المركبة مع إغلاق الفتحات.
يبلغ طول المركبة 6.9 متر وعرضها 3.28 متر وارتفاعها 3.2 متر ووزنها 29 طنًا.
يتم تشغيل مركبة القتال المدرعة Hunter من قبل طاقم مكون من ثلاثة أشخاص ، سائق وقائد ومدفعي.
يتم وضع مقعد السائق في المقدمة ، بينما يجلس المدفعي والقائد في القسم الأوسط.


مركبة القتال المدرعة Hunter السنغافورية Ecamfp10



تقع حجرة القوات في الخلف ويمكن أن تستوعب ما يصل إلى ثمانية جنود راجلين مجهزين بالكامل.
تسمح قمرة القيادة القتالية المتكاملة للقائد والمدفعي بتنفيذ العمليات باستخدام مجموعة مشتركة من الضوابط. وهي مجهزة أيضًا بنظام الكشف التلقائي عن الهدف وتتبعه الذي يساعد الطاقم على اكتشاف الأهداف والاشتباك معها بسرعة.


مركبة القتال المدرعة Hunter السنغافورية Hunter12



تأتي مركبة القتال المدرعة Hunter مع نظام أسلحة يتم تشغيله عن بعد لزيادة القوة النارية ضد التهديدات.
يمكن تسليح البرج بمدفع آلي من عيار أكبر أو مدفع رشاش متحد المحور من عيار الناتو 7.62 ملم.
يعمل تصميم الفتحة المغلقة closed-hatch على تحسين سلامة الطاقم ضد الهجمات القريبة والأجهزة المتفجرة.


مركبة القتال المدرعة Hunter السنغافورية Image_10



يوفر درع المركبة مستوى عاليًا من الحماية للطاقم والقوات ضد نيران الأسلحة الصغيرة. تم تركيب أربع قاذفات قنابل دخان على جانبي البرج لتوفير الدفاع عن النفس ضد أنظمة المراقبة والتوجيه للعدو.
تم تصميم نظام رقمي للتحكم في النار على متن مركبة القتال المدرعة Hunter المجنزرة لتنفيذ وظائف التحكم في النار تلقائيًا. كما أنه يوفر دقة أعلى للسلاح أثناء الحركة.


مركبة القتال المدرعة Hunter السنغافورية D801e910



منظار المدفعي الذي يتألف من نظام رؤية مستقر ووحدة كاميرا نهارية وحرارية وجهاز تحديد المدى بالليزر ، يعمل على تحسين كفاءة إطلاق النار في كل من ظروف النهار والليل.
يمكن أن يعمل المشهد البانورامي للقائد بشكل مستقل عن البرج بزاوية 360 درجة ويوفر للقائد دقة عالية في التصويب وإدراكًا للحالة وقدرات اكتساب الهدف.
يتم عرض جميع معلومات التحكم في النار على الشاشات الرقمية الموجودة داخل المركبة.
توفر وحدة الكاميرا المثبتة في الجزء العلوي من غرفة المحرك للسائق رؤية خالية من العوائق بزاوية 180 درجة ، بينما توفر الكاميرات الخلفية للسائق رؤية واضحة لجوانب المركبة.


مركبة القتال المدرعة Hunter السنغافورية Efnec910



تشتمل المركبة على أنظمة اتصالات متصلة بالشبكة لتسهيل نقل الصوت والبيانات بين افراد الطاقم الموجودين على متنها.
تسمح الأنظمة أيضًا لطاقم المركبة بالتواصل مع الوحدات الميكانيكية الأخرى المنتشرة في ساحة المعركة من خلال انترنيت ساحة المعركة الخاص بجيش سنغافورة.
يوفر محرك مركبة القتال المدرعة Hunter الذي يتمتع بنسبة قوة إلى وزن تبلغ 24.5 حصانًا / طنًا ، قدرة أكبر على المناورة وأداءً عاليًا.
يمكن للمركبة القتالية أن تسير بسرعة قصوى تبلغ 70 كم / ساعة ولها نطاق تشغيل يبلغ 500 كم. يمكن أن تتسلق عوائق عمودية بارتفاع 0.6 متر وعبور خنادق يصل عمقها إلى 2.1 متر. يمكن للمركبة أن تصعد منحدر أمامي بحد أقصى 60٪.


مركبة القتال المدرعة Hunter السنغافورية 3l-ima20


LiGHt

منتدى التحالف
محللي المنتدى
إنضم
15/5/20
المشاركات
549
مستوى التفاعل
2,501

هذه العربة مزودة بمدفع من عيار 30mm و صواريخ موجهه مضادة للدبابات كما تم تزويدها بنظام كشف و تتبع تلقائي للهدف وهي تعد اول مركبة من صناعة وطنية مجهزة بقمرة قيادة قتالية متكاملة تسمح للقائد و المدفعي بتشغيل العربة باستخدام مجموعة من ادوات التحكم المشتركة كما تم تزويد المركبة بخاصية drive-by-wire(عن بعد) اللتي تمكن السائق من تولي مهام قائد المركبة من مكانه عند الضرورة







التعديل الأخير:

LiGHt

منتدى التحالف
محللي المنتدى
إنضم
15/5/20
المشاركات
549
مستوى التفاعل
2,501

أيضا هي مزود قائد المركبة بمشهد بصري مستقل مما يسمح له باكتشاف اهداف اخرى بينما يقوم المدفعي بالتعامل مع اهداف اخرى اما من ناحية الحماية تم تزويد المركبة بنظام وعي ظرفي عبر مجموعة من الكمرات الموزعة على جميع انحائها بزاوية360 درجة اضافة لتزويدها بنظام تحذير ليزري ينبه الطاقم عند استهداف العربة و اكثر ما يميز هذه العربة تزويدها مجموعة متقدمة من النظم الرقمية منها نظام المشاركة و المعلومات التكتيكية والذي سيتيح تبادلا فعالًا للمعلومات اللاسلكية بين التشكيلات العسكرية والمركبات المختلفة

كما يمكن دمجها مع الروبوتات القتالية فعلى سبيل المثال يمكن لطاقم العربة تشغيل طائرة دون طيار (UAV) من قمرتهم لجمع المعلومات الاستخبارية عن بعد .

هذه العربة تحفة فنية و بالنسبة لي من افضل المدرعات الموجودة حاليا تجمع بين الذكاء الاصطناعي و التكتيك العسكري و التواصل بين كل الخطوط في نظام واحد يدير المعركة.



تيمورلنك

التحالف بيتنا
عضو مميز
إنضم
3/9/20
المشاركات
859
مستوى التفاعل
2,985

هذه العربة مزودة بمدفع من عيار 30mm و صواريخ موجهه مضادة للدبابات كما تم تزويدها بنظام كشف و تتبع تلقائي للهدف وهي تعد اول مركبة من صناعة وطنية مجهزة بقمرة قيادة قتالية متكاملة تسمح للقائد و المدفعي بتشغيل العربة باستخدام مجموعة من ادوات التحكم المشتركة كما تم تزويد المركبة بخاصية drive-by-wire(عن بعد) اللتي تمكن السائق من تولي مهام قائد المركبة من مكانه عند الضرورة

مشاهدة المرفق 53866

مشاهدة المرفق 53865

مدرعه اقل ما يقال عنها تحفه فنيه


تيمورلنك

التحالف بيتنا
عضو مميز
إنضم
3/9/20
المشاركات
859
مستوى التفاعل
2,985

أيضا هي مزود قائد المركبة بمشهد بصري مستقل مما يسمح له باكتشاف اهداف اخرى بينما يقوم المدفعي بالتعامل مع اهداف اخرى اما من ناحية الحماية تم تزويد المركبة بنظام وعي ظرفي عبر مجموعة من الكمرات الموزعة على جميع انحائها بزاوية360 درجة اضافة لتزويدها بنظام تحذير ليزري ينبه الطاقم عند استهداف العربة و اكثر ما يميز هذه العربة تزويدها مجموعة متقدمة من النظم الرقمية منها نظام المشاركة و المعلومات التكتيكية والذي سيتيح تبادلا فعالًا للمعلومات اللاسلكية بين التشكيلات العسكرية والمركبات المختلفة

كما يمكن دمجها مع الروبوتات القتالية فعلى سبيل المثال يمكن لطاقم العربة تشغيل طائرة دون طيار (UAV) من قمرتهم لجمع المعلومات الاستخبارية عن بعد .


هذه العربة تحفة فنية و بالنسبة لي من افضل المدرعات الموجودة حاليا تجمع بين الذكاء الاصطناعي و التكتيك العسكري و التواصل بين كل الخطوط في نظام واحد يدير المعركة.

مشاهدة المرفق 53867
تم تجهيز Hunter AFV بمحطة سلاح سامسون 30 الصهيوني المتكامل للتحكم عن بعد (RCWS) مسلحة بمدفع أوتوماتيكي مداري ATK 30 مم Mk44 Bushmaster II

ومدفع رشاش محوري 7.62 مم. تم تكوين RCWS مع قاذفة صواريخ مضادة للدبابات (ATGM) Spike قابلة للسحب تحت الحماية المدرعة وقاذفات قنابل الدخان على جانبي عباءة البندقية


last-one

طاقم الإدارة
عضو مجلس الادارة
إنضم
11/12/18
المشاركات
5,659
مستوى التفاعل
16,974
الموضوع مكتوب بشكل جيد ومنظم وغني بالمعلومات
الله يعطيك الصحة والعافية :thumbsup:
